VALVOLA DI NON RITORNO QUAL È QUELLA PIÙ IDONEA?

A seguito dell’analisi tecnica dell’impianto, quindi esaminato il materiale e il suo KST, SE IDONEO si può procedere con l’installazione della valvola certificata ATEX EN 16447 e che risponda alla Direttiva Europea in vigore 2014/34/UE.

COME DECIDERE COSA MONTARE:

Per il montaggio della serranda è importate tenere in considerazioni le seguenti varianti:

• Il diametro della valvola;
• Controllare il tipo di certificazione: verificare che la serranda possa essere montata in impianti in depressione o in pressione;
• La classe di certificazione: T1-T2-T3, più alta è la classe di certificazione più alto è il grado di protezione;
• La tipologia del materiale con cui è stata testata: metallico (alluminio) o non metallico.

         Questo elemento è importante, in quanto il materiale residuo di lavorazione metallico ha un coefficiente di esplosività notevolmente più alto dei materiali non                        metallici.

• La distanza minima di installazione dal Filtro o Silos consentita: lo spazio necessario viene imposto dai tempi di chiusura della valvola, dalla velocità di                          propagazione della fiamma e dall’onda di pressione; la distanza massima aumenta la massima pressione ridotta (Pred,max);
• La perdita di carico: la diminuzione di pressione che il flusso d’aria subisce attraversando la serranda, il che lo rende un dato molto importante. Nel particolare il        progetto AIRCOM è stato brevettato con l’utilizzo del Contrappeso nel diaframma, questo bilancia quasi totalmente il peso riducendo al massimo la perdita di            carico provocata dalla Valvola installata.

Una volta scelta e pianificata l’installazione sarà necessario provvedere alla struttura del condotto fra il Filtro e la Valvola in maniera adeguata come descritto nel manuale.


ACCESSORI UTILI AL FUNZIONAMENTO

Alcuni accessori che potrebbero essere molto di aiuto:

•  Sensore Capacitivo, di cui le valvole AIRCOM sono già predisposte, viene installato nel fondo della serranda, esso rileva eventuale materiale depositato e invia un   allarme al software di controllo; l’installazione è molto facile ed è possibile anche a posteriori, senza apportare alcuna modifica alla valvola;
• Microinteruttore di posizione, indica la posizione della valvola ed è possibile installarlo anche a posteriori senza alcuna modifica.
•  Sistema di pulitura interna a flusso d’aria temporizzato, la sua installazione è a secondo le proprie esigenze.

Il buon funzionamento di un sistema di aspirazione è alla base della qualità di lavorazione e della protezione e sicurezza delle persone, infatti AIRCOM è sempre alla ricerca delle migliori soluzioni e offre continuo supporto e formazione tecnica, anche con corsi on-line ai clienti e operatori del settore.

VALVOLA DI NON RITORNO: SI O NO?

SCOPRIAMOLO INSIEME!

Nel sistema di aspirazione industriale, in cui all’interno delle tubazioni vi sono residui di lavorazione, c’è sempre un contenitore dove gli scarti di lavorazione si depositano; al suo interno può svilupparsi un incendio che facendo aumentare la pressione interna genera uno scoppio.

SENZA DISPOSITIVI DI SICUREZZA:

Lo scoppio provoca una deflagrazione e distruzione dell’intero contenitore provocando danni molto gravi a persone e cose presenti nelle vicinanze, a volte questi danni posso essere anche mortali.

CON DISPOSITIVI DI SICUREZZA:

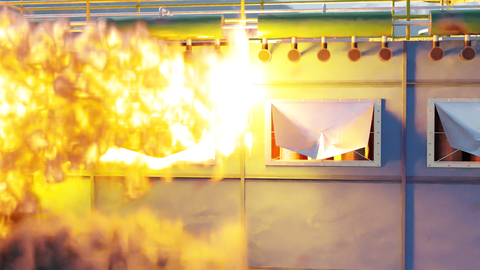

Con lo scoppio, i dispositivi di sicurezza (quali ad esempio i Pannelli antiscoppio) installati nel Filtro o Silos fanno sfogare l’esplosione evitando la distruzione totale del contenitore, segnalano ai dispositivi presenti nella linea come e quando agire, riducendo così i danni a persone e alle cose nei dintorni.


PROTEZIONE DELL’AMBIENTE DI LAVORO DA UNO SCOPPIO:

Come anzidetto la protezione dell’ambiente di lavoro da uno scoppio è fatta a più livelli:

1.     Il primo livello è la protezione del Filtro con l’installazione dei Pannelli antiscoppio,

2.     Il secondo livello è la protezione dell’ambiente di lavoro che si ottiene con delle VALVOLE DI NON RITORNO

Le Valvole di Non Ritorno, testate secondo la Direttiva Europea 2014/34/UE in vigore e certificate Atex EN 16447, devono essere adeguate al tipo di materiale di lavorazione e al suo coefficiente di esplosione KST. La loro installazione interrompe istantaneamente la propagazione della pressione di scoppio presente nelle tubazioni verso l’ambiente di lavoro.

IMPORTANTE: Perché ci sia una reale e sicura protezione dell’impianto è necessario avere la conoscenza tecnica della struttura, sia del Filtro o Silos, e del materiale di lavorazione che viene aspirato e depositato nel contenitore.

Le tipologie di materiale di scarto sono molto differenti nella potenza di esplosione e la sottovalutazione del suo potenziale di scoppio potrebbe implicare una protezione inferiore a quella necessaria, con conseguenti effetti disastrosi.

CONCLUSIONE:

Un impianto di aspirazione senza i dispositivi di sicurezza è molto pericoloso e a rischio di incidenti molto gravi, anche mortali. È questo il principale motivo che rende necessaria la protezione contro lo scoppio del contenitore: l’installazione delle protezioni fa anche risparmiare il costo del contenitore e di ciò che viene danneggiato nello scoppio.
